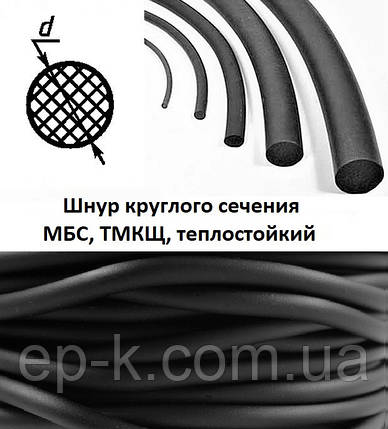

Шнури гумові круглого перерізу МБС, ТМКЩ, теплостійкі, атмосферостійкі

Шнури загального призначення круглого перерізу в наявності, а також виготовлення за розмірами замовника.

Призначені для ущільнення нерухомих роз'ємних з'єднань із тиском до 0,5 МПа, захисту порожнин від пилу, бруду та використовуваних у народному господарстві.

ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

Залежно від умов експлуатації шнури виготовляють: 6 типів, трьох ступенів твердості — малої (М), середньої (С), підвищеної (П); двох груп:


1 — для роботи шнурів із тиском робочого середовища до 0,5 МПа;


2 — для роботи шнурів із тиском робочого середовища до 1,0 МПа.

Умови експлуатації шнурів наведені в табл.1.

Таблиця 1

Розміри шнурів прямокутного перерізу мають відповідати зазначеному в табл.2.Діаметр або розмір сторони шнурів круглого та квадратного перерізів мають відповідати 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 7,1; 8,0; 9,0; 10,0; 11,0; 12,0; 14,0; 16,0; 18,0; 20,0; 22,0; 25,0; 28,0; 32,0; 36,0; 40,0; 45,0; 50,0; 56,0 и 63,0 мм.


Таблиця 2

Розміри шнурів прямокутного перерізу, мм

Граничні відхилення розмірів перерізів шнурів не мають перевищувати зазначених у табл.3.



Таблиця 3

Приклад умовного позначення шнура прямокутного перерізу, з розмірами сторін 10х12 мм:


Шнур 1С 10х12 ГОСТ 6467-79

Те саме для шнура типу 5, з розмірами сторін 20х20 мм, для роботи в тропічному кліматі, у виробах групи 1 категорії розміщення 2 з граничною температурою експлуатації 50 °C:


Шнур 5 20х20-Т1-2-50 ГОСТ 6467-79

Для об'єктів і вузлів, що є в експлуатації, допускається за узгодженням виробника з споживачем випускати шнури з номінальними розмірами 2,3; 3,0; 6,0; 7,0 і 60 мм. Граничні відхилення мають відповідати граничним відхиленням на розміри 2,5; 3,2; 6,3; 7,1 і 63, зазначених у табл.3.
Довжина шнурів має бути щонайменше 1 м. За узгодженням із споживачем допускається постачати шнури завдовжки не менш ніж 0,5 м не більш ніж 10% від партії.
Приклад умовного позначення шнура 1-ї групи, типу 1, середньої твердості, круглого перерізу, діаметром 14 мм:


Шнур 1-1С 14 ГОСТ 6467-79

Те саме, для шнура 2 групи, типу 1, середньої твердості, прямокутного перерізу, з розмірами сторін 10x12 мм:


Шнур 2-1С 10X12 ГОСТ 6467-79

Те саме для шнура 1 групи, типу 5, з розмірами сторін 20х20 мм, для роботи в тропічному кліматі у виробах групи 1, категорії розміщення 2 з граничною температурою експлуатації 50 °C:


Шнур 1-5 20х20-Т1-2-50 ГОСТ 6467-79

ТЕХНІЧНІ ТРЕБУВАННЯ

Гумові шнури круглого та прямокутного перерізів мають відповідати вимогам справжнього стандарту та виготовлятися за технічною документації.
За зовнішнім виглядом і зрізом шнури мають відповідати нормам, зазначеним у табл.5.

Таблиця 5


Примітка. Допускається зовнішній вигляд шнурів встановлювати за контрольними зразками, затвердженими в установленому порядку.
Відносна овальність шнурів усіх типів діаметром понад 20 мм, шнурів типу 4 всіх розмірів, а також шнурів твердості М усіх типів і розмірів не має перевищувати 20% номінального діаметра. Відносна овальність шнурів круглого перерізу всіх інших типів і розмірів не має перевищувати 10% номінального діаметра.

Шнури загального призначення круглого перерізу:
