Манжети гідравлічні (комірники) ГОСТ 6969-54

https://ep-k.com.ua/g60772081-manzhety-gidravlicheskie-vorotnikovye

Манжети гідравлічні ГОСТ 14896-84

https://ep-k.com.ua/g60772088-manzhety-gidravlicheskie-gost

Розміри:  8*3*4;   12*4;   13*5;   14*6*6;   16*8*6;   18*10*6;   20*12*5;   22*10*6;   22*14;   24*12;

25*13*5;   25*15*7;   25*17*6; 26*16*7;    28*16*7;   28*18;   28*20;   28*22;   30*14*8;   30 *16*7;

   30*18;   30*20*7;   32*16*8,5;   32*20*7,5;   32*22*7;   35*25*7; 36*24*7,5;   36*26;   38*22*9,5;

38*28*7;   40*20*10;   40*24*8,5;   40*30*7;   42*20;   42*22;   42*32*7;   45*25*10;   45*35*7;

46*36*7; 48*28*12;   50*30 *10;   50*35*10;  50*36*8;   50*40*7;   52*32*10;   55*35*10;   55*40;

 55*45*7;   58*38*10;   60*40*10;  60*40*12; 60*45*10; 60*50*7;   62*42;   63*43*12;   63*48*9;

 65*45*10;   65*50*7;   70*50*10;   70*55*9;   71*56*9;   75*50*12,5;   75*52; 75*55*10;   78*63*9;

80*50*15;   80*55*12,5; 8  0*60*12;   80*65*9;   80*70*7;   85*60*12;   85*65*10;   85*70*9;   85*75*7;

 90*65*14,5; 95*65; 90*70*10;  90*80*8; 95*70*14,5; 90*75*9; 95*80*10; 95*85*8; 100*70*10;

100*75*12,5; 100*80*10; 100*90*8; 105*80*12,5; 105*90;   105*95*10;   110*80*17;   110*85*14;

110*90*10;   110*100*8;  120*90*15;   120*100*10;   125*85*20;   125*95*15; 125*95*17; 125*105*10;

 125*110*10;   125*115*8;   130*100*17;   130*110*10;   135*110*15;   140*110*15;   140*120*10;

   145*125*10;  150*120*15;   155*125*17;  160*130*15;   160*140*10;   165*145*10;

 170*140*15;   180*150*15;   180*160*10;   185*165*15; 190*155*30; 190*160*15; 200*170*15;

200*180*10;   210*180*15;   220*180*20;   220*200*10;   225*200*12;   240*200*23;   240*220;

 250*210*20;   250*220*15;   250*230*10;   260*240*10;   270*250*10;   280*240*20;

280*250*15;   280*260*10;  290*250*20;   300*260*20;   300*280*10;   320*270*23;   320*280*20;

320*300;   340*300*20;   340*310*15;   340*320*10;   360*320*23;   365*325*20;   360*335*12,5;

380*340*23;   380*350*15  ; 385*350,5*12,5;   400*360*20;   400*375*12,5;   425*400*12,5;   430*400*15;

   440*400;   450*425*12,5;   490*450*23;   500*460*23;    500*475*12,5;   506*444*20;   520*492*20;

   520*500*10;  530*500*15;   600*570*15;   600*580*10;   603*575*12;   630*600*15

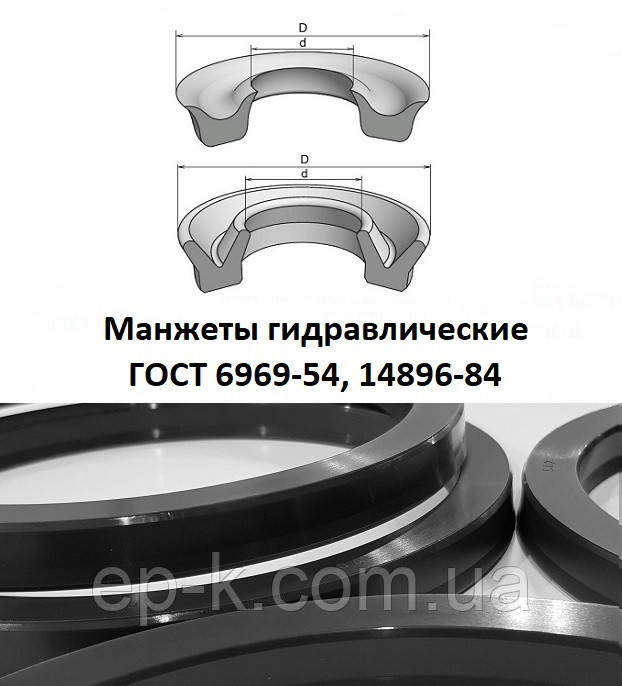

Манжети ущільнювальні гумові для гідравлічних пристроїв

ГОСТ 6969-54

Манжети комірцеві ГОСТ 6969-54 призначені для забезпечення герметичності в гідравлічних пристроях для машин і вузлів, спроєктованих до 01.07.1971г. і наявних в експлуатації.Маджети ГОСТ 6969-54 працездатні за температури від -35 °C до +80°С.

Умовне позначення: Манжета 40х25-10 ГОСТ 6969-54, де:

42 — зовнішній діаметр (мм),

25 — внутрішній діаметр (мм),

10 — висота (мм).

ГОСТ 14896-84

Манжети ГОСТ 14896-84 призначені для ущільнення проміжку між циліндрами та поршнем (плунжером і штоком) в гідравлічних пристроях, що працюють в умовах зворотно-поступального руху зі швидкістю відносного переміщення не більш ніж 0,5 м/с за тиску від 0,1 до 50 Мпа, температури від -60 °C до +200 °C, перебіг до 10 м і частоті спрацьовування до 0,5 Гц.

Умовне позначення: Манжети 1-20х12-1 ГОСТ 14896-84, де:

1 — тип манжети,

20 (мм) — діаметр циліндра (зовнішній),

12 (мм) — діаметр штока (внутрішній).
